什么是PCB裸板:

PCB裸板是Printed Circuit Board的簡稱，所謂PCB裸板是指設計完成后發往PCB制板廠，生產出來的PCB板，上面可以可以清晰表面線路外，還沒有進行SMT貼片的線路板，被被為“PCB裸板”。

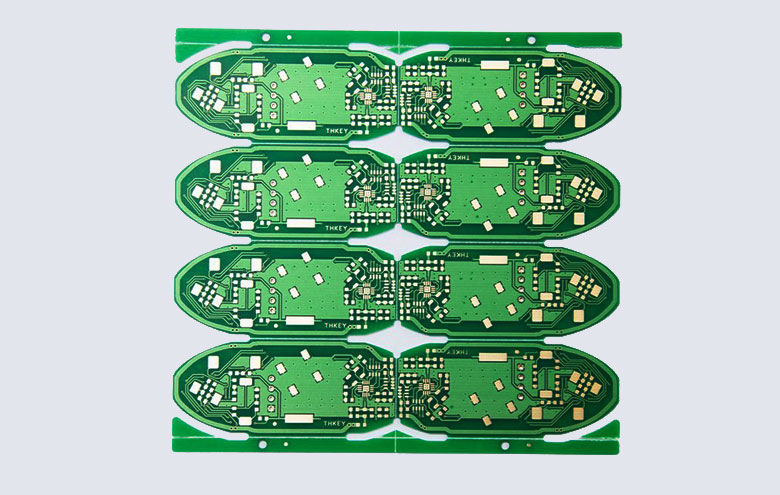

PCB裸板長什么樣，PCB裸板也稱"電路板裸板"和"線路板裸板"是同一個意思,簡單來講PCB裸板是指PCB板上未焊接任何電子元器件或者電子組件,當我們拿到一塊電路板裸板時，通過肉眼只能觀察到基本的線路條紋和通孔，金屬涂層。

線路板裸板有什么作用呢：線路板裸板是傳統的電路板骨架，也是所有電子產品的靈魂所在，它通過適當?shù)穆窂揭龑щ娏骱碗娏?并在大多數計算電子設備中使用。

定制一塊PCB裸板多少錢:

由于線路板的特殊性，所有PCB裸板都是按要求定制生產的，完成設計后的PCB資料，首先要先進行小批量PCB裸板打樣試產，定制PCB裸板價格是根據以下幾個方面進行核算，①表面處理，常規噴錫板比沉金/鍍金工藝要求價格實惠些;②PCB層次，即使只定制一塊PCB裸板，單雙面或多層板定制價格還是有所區別的;③表面銅箔厚度，常規銅箔厚度為35um,70um比35um銅厚要貴許些;④生產數量，對于專業生產電路板的廠家來講，定制一塊PCB裸板和定制10PCS線路板基本不會有什么區別，⑤生產交期，正常交期和加急的費用是完全不一樣的，其中12小時加急最貴，24小時其次，除此之外還有36小時/72小時加急等等，⑥線寬間矩/孔徑，線路越寬制作越簡單，價格越實惠，線路越密，生產價格越貴。通常情況下，即使您只需定制一塊PCB板，但對于制板廠來說，不可能真的就只生產一塊PCB線路板，所以定制一塊PCB裸板的價格和定制10塊PCB板的價格相差無幾。

線路板裸板測試方法和標準：

PCB裸板主要由焊盤、基板、油漆三個材料組成，隨著組件密度增加,對PCB板的需求不斷增加,讓電路板裸板測試變得更加重要。組裝后的PCB板一經出現故障,幾乎無法進行維修，這足以說明線路板裸板測試的重要性，測試PCB裸板電氣測試其連接的開路和短路問題，及少數客戶覺得自己的板子線路不是特別精密的情況下會選擇目測，為的只是省下那幾百元的測試架費用，其實這個是得不償失的，如果測試跳過測試，則可能會面臨現場故障或電路板損壞以及成千上萬的組件浪費的風險。因為PCB裸板測試是個不可省略的步驟。

PCB裸板測試方式主要是分別為"釘床"和"飛針測試",釘床”測試儀實質上是一種定制夾具，既可以將PCB固定在適當?shù)奈恢?，也可以使用定制的彈簧式彈簧針進行測試。引腳一次接觸電路板上所有必要的測試表面，并且可以同時測試數千個點。飛針測試儀不需要為電路量身定制的固定裝置（只需將電路板固定就位），需要使用兩個或多個“飛針”，即配備有探針的機械臂，可以跨過整個電路板表面測試每個網。
